Обжим сетевого кабеля вилкой RJ-45

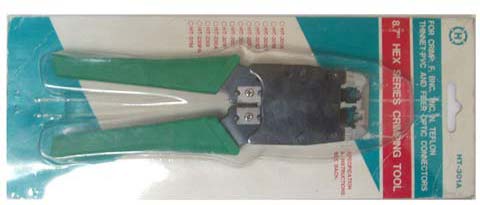

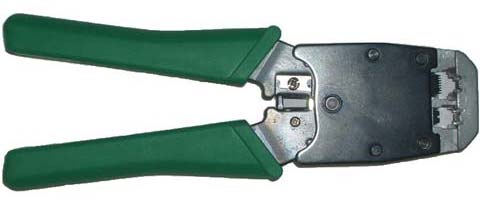

Для опрессовки разъема кабеля используются специальные обжимные клещи "Кримперы". Как правило кроме обжима самой вилки RJ-45 они имеют возможность обжима и телефонного кабеля с вилкой RJ-11. Один из вариантов обжимных клещей представлен на фото в упаковке и без упаковки.

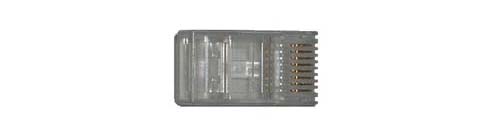

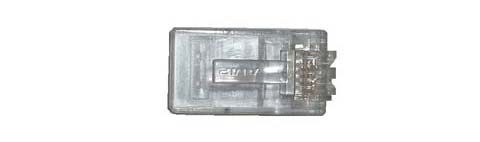

Внешний вид RJ-45 вилки представлен на следующих картинках. Посмотреть в магазине Чип и Дип. Если Внимательно посмотреть на наименования представленные в магазине, то можно увидеть что вилки делятся на 5-ю и 3-ю категории. 3-я категория применялась в сетях со скоростью 10 мегабит в секунду, для скорости 100 мегабит в секунду (так называемый Fast Ethernet) и выше вплоть до 1 гигабита в секунду (так называемый Gigabit Ethernet) применяются вилки и кабель 5-й категории.

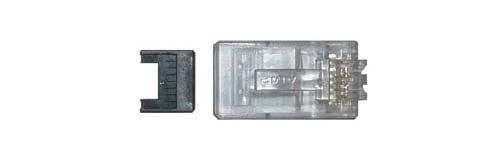

Здесь Вы можете наблюдать вилку со вставкой. Как правило вставка позволяет облегчить обжим проводов и такой разъем со вставкой стоит дороже. Следует заметить, что вставка проводов в этот разъем производиться одновременно всеми проводами уложенными в одной плоскости предварительно подрезанным торцом.

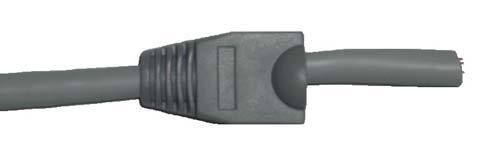

Для большей привлекательности и увеличения срока службы возможно использование колпачка они бывают разных цветов. Посмотреть в магазине Чип и Дип

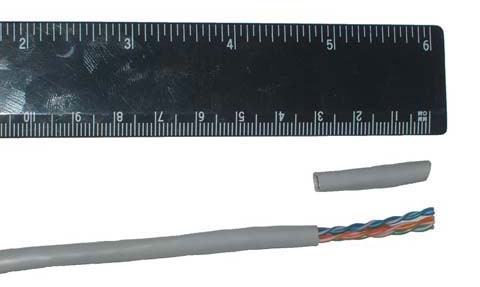

Отмеряем от края провода приблизительно 3 см. и аккуратно обрезаем изоляцию кабеля по кругу, стараясь не задеть находящихся внутри жил.

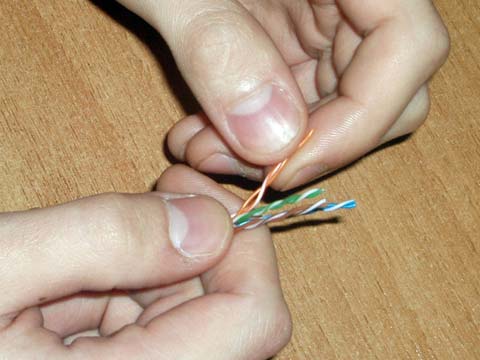

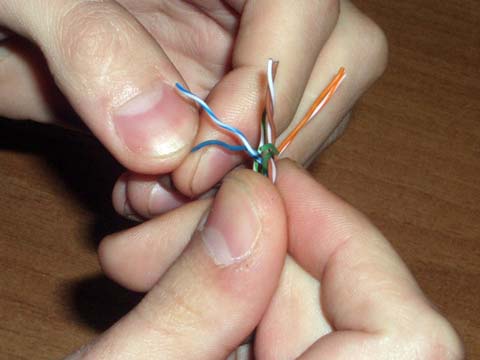

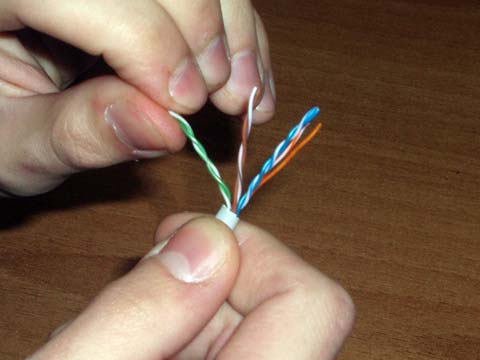

Раскручиваем жилы кабеля и выпрямляем.

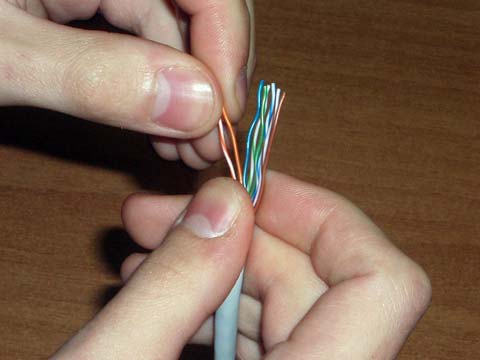

Согласно рисункам стараемся упорядочить упорядочиваем жилы кабеля.

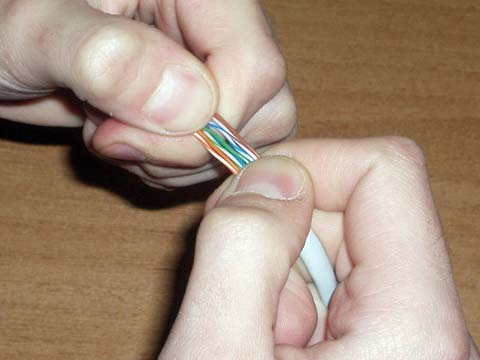

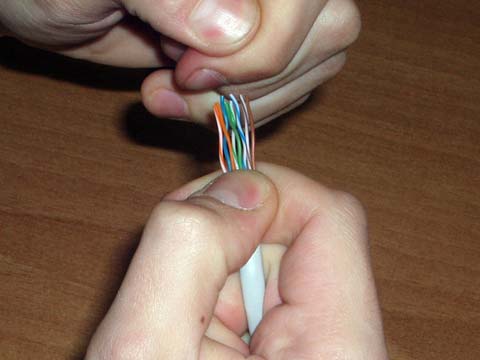

Выпрямляем все уложенные вместе жилы.

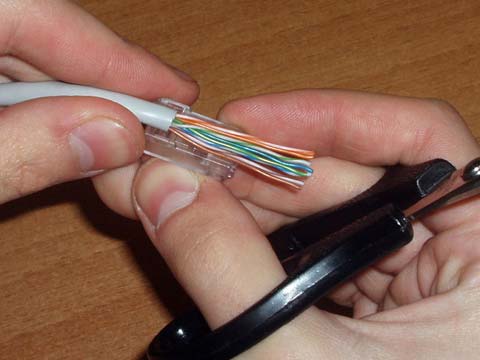

Отмеряем по вилке разумное на наш взгляд расстояние приложив к ней кабель.

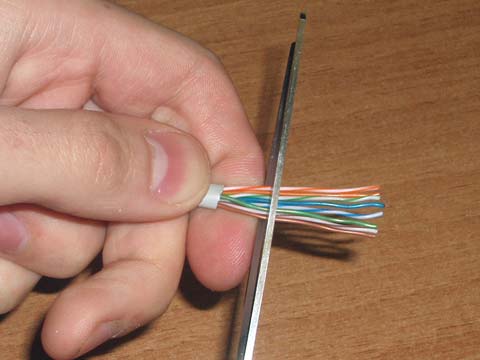

Обрезаем жилы кабеля до необходимой длины (для людей у которых возникают вопросы по этому этапу дополнительно сообщаю - никакой зачистки жил до металла не требуется, обжимка - кримпер, просто поможет проткнуть изоляцию и зажать жилу).

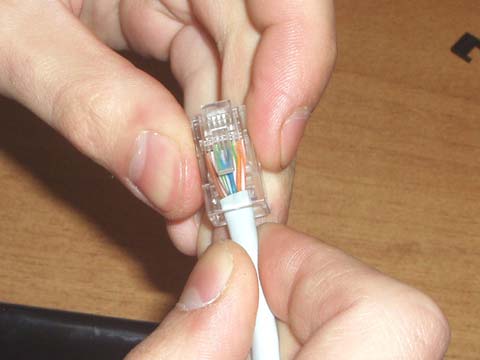

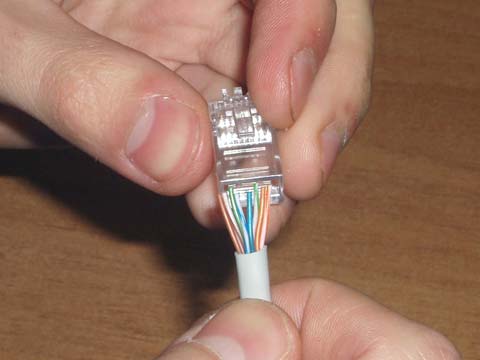

Аккуратно и точно вводим все жилы кабеля до упора их о торец вилки по внутренним направляющим.

При этом изоляция кабеля должна попасть под планку будущего зажима.

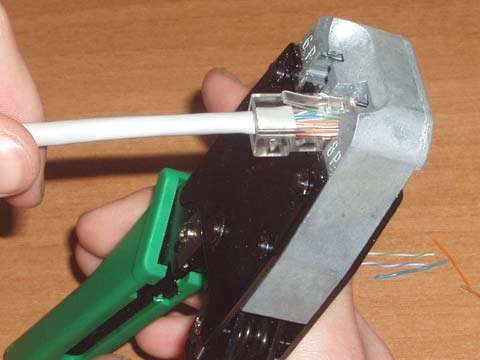

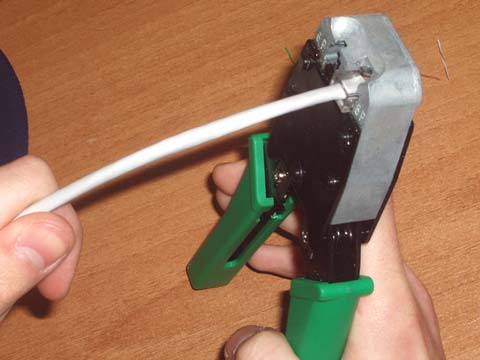

Вставляем вилку в соответствующее гнездо "Кримпера".

При этом давя вперед на кабель.

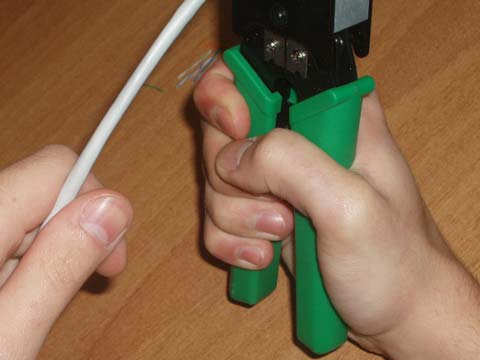

До упора со всей силы сжимаем обжимные клещи.

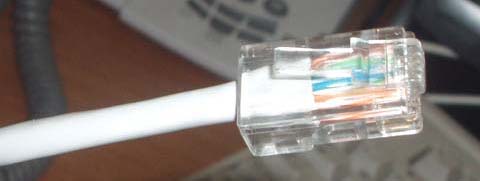

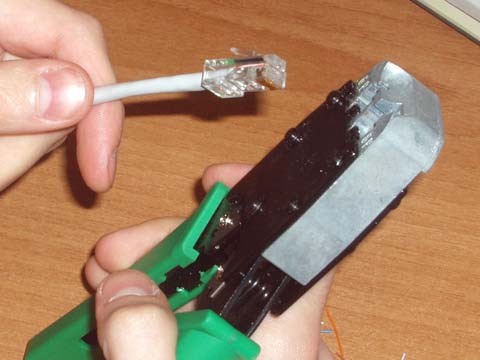

Вилку с обжатым кабелем вынимаем из гнезда.

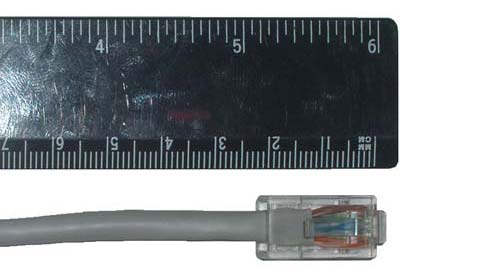

Здесь можно наблюдать размер обжатой вилки с кабелем.

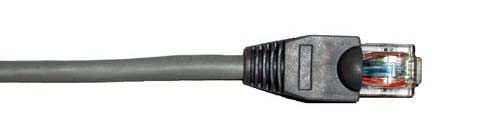

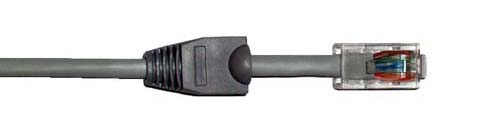

Заводим колпачок на обжатую вилку RJ-45.
